液壓系統平衡閥的工作原理

　　平航閥屬于調節閥范疇，工作原理是通過改變閥芯與閥座的間歇（即開度），改變流體流經閥門的流通阻力，達到調節流量的目的。平衡閥相當于一個局部阻力可以改變的節流元件。

　　（1）FD型平衡閥

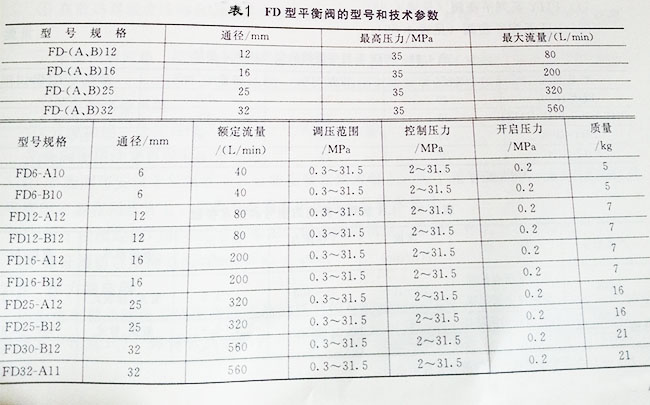

　　該閥主要用于起重機的液壓系統。使液壓缸和液壓馬達的運動速度不受載荷的影響，保持穩定。它附加的單向閥功能，可防止管路損壞或制動失靈時重物自由降落，以避免事故。其型號和技術參數見表1（FD)型平衡的型號和技術參數

　　（2）RB型平衡閥見表（2及圖3）

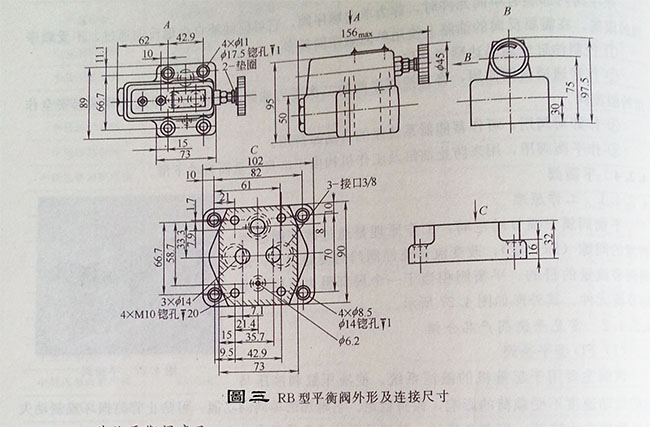

圖3RB型平衡閥外形及連接尺寸

　　液壓磚機其他平衡閥產品

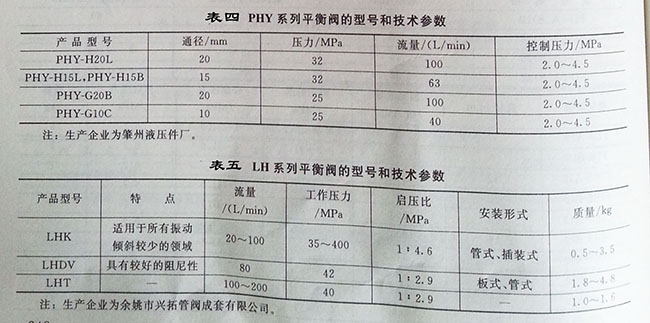

　　（1）PHY系列平衡閥（見表4)

　　（2）LH系列平衡閥（見表5）

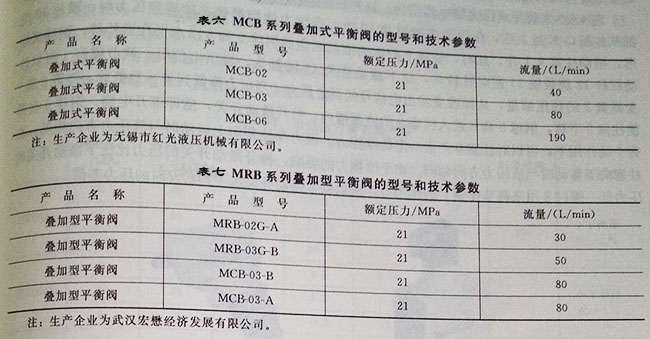

　　（3）MCB系列疊加式平衡閥（見表6）

　　（4）MRB系列疊加型平衡閥（見表7）

　　液壓磚機平衡閥的應用

　　平衡大廣泛應用于供熱（制冷）系統中，所有需要保證設計流量的環路都應安裝平衡閥。

　　a. 每臺鍋爐及冷水機組成分別安裝平衡閥  調整鍋爐或冷水機組之間的流量分配達到正確值，確認任何鍋爐或冷水機組不存在流量過大或過小現象，檢驗與輸配系統的水量協調性。

　　b. 所有干管、立管及支管的回水或供水管處分別安裝平衡閥  調整流量均衡，檢驗輸配環路與區域控制環路水量的協調性。

　　c. 所有具有二次泵的區域控制環路中分別安裝平衡閥  用以均衡補償型號尺寸過大的控制閥、二次泵及盤管，檢驗輸配環路與區域環路水量見的協調性。

　　d. 在散熱器或者冷卻盤管系統中應分別安裝平衡閥，用以對每一臺末端裝置單獨調整流量。

　　e. 平衡控制回路  用以消除末端的流量過大，因而創造了區域門的良好工作條件，用以檢驗及調節一、二次環路水量協調一致，以確保末端裝置總能提供出設計功率。

　　f. 平衡變水量系統。

　　j. 分流功能  于三通閥處協調一、二環路水量。


　　平衡閥使用注意事項有以下幾點。

　　a．平衡閥可安設于回水管上，也能安裝在供水管上。為了利于調試，對于一次環路建議閥安裝在回水管上，總管平衡閥宜設于供水總管水泵后。

　　b．為了使流經閥門前后的水流穩定，保證測量精度，希望盡可能安裝在直管段上。

　　c．保證閥前后壓降p>2~3kpa
