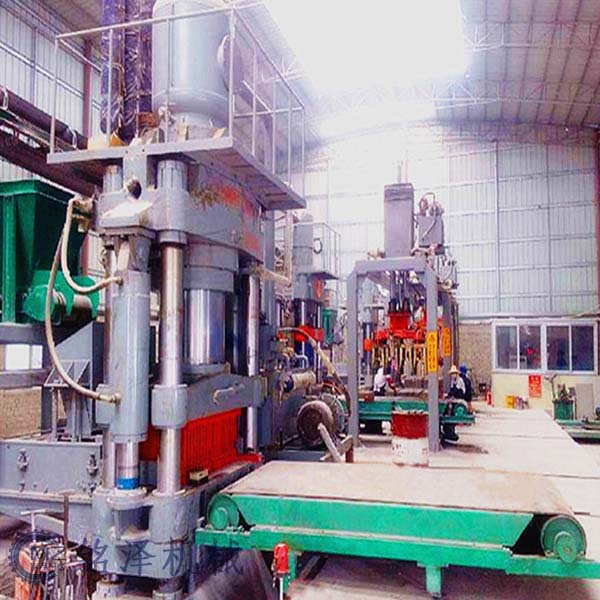

壓磚機設計中當上下橫梁剛度不夠時，就會給立柱帶來附加彎矩。如上橫梁剛度如太小，或兩個方向上剛度不一樣，那么在液壓缸加載時，上橫梁和工作缸法蘭的接觸面會形成局部接觸，使工作缸過早損壞。一般對橫梁的剛度要求為立柱間每米跨度上撓度不超過0.15mm。由于橫梁均屬于跨度比較小而高度相對比較大的梁，因此在計算撓度時，除了考慮彎矩引起的撓度外，還必須計算由于剪力引起的撓度。通常上橫梁的強度與剛度的計算公式與方法如下：

　　由于壓磚機上橫梁的剛度遠大于立太平的剛度，因此可以將上橫梁簡化為簡支梁，支點間距離為寬邊立柱中心距。那么工作的公稱力簡化為作用于法蘭半圓環重心上的兩個集中力，如下：

　　P/2P/2P/2P/2D/πL/2D/πL/2而又因壓磚機上橫梁受力最大彎矩在梁的中點：

　　Mmax =P/2（1/2 － D/∏）

　　式中： P — 液壓機公稱壓力（N）；

　　D — 缸法蘭的環形接觸面平均直徑； L — 立柱寬邊中心距。

　　最大剪力為：

　　Q =P/2

　　最大撓度在梁的中點：

　　?0 =P/48EJ×(L/2－D/∏)×[3L2－4（L/2－D/∏）2]＋KPL/4GA[1－2（D/∏L）]＝PL3/48EJ×[1－6（D/∏L）2＋4（D/∏L）3]＋KPL/4GA[1－2（D/∏L）]

　　其中式中： E — 梁的彈性模量（N/㎝2）； J — 梁的截面慣性矩（cm2）； G — 梁的剪切彈性模量（N/㎝2）； A — 梁的截面積（cm2）；

　　K — 截面形狀系數。

　　再者來看下液壓機中活動橫梁的強度及剛度計算：

　　對單缸液壓機，一般只校核活動橫梁承壓面上的擠壓應力，對鑄鐵許用擠壓應力≤80MPa，對鑄鋼件（ZG35）許用擠壓應力≤120MPa.對于三缸液壓機，在兩側缸加壓時，活動橫梁承受彎矩，對于大型液壓機，尚需考慮活動橫梁的自重G，其受力如下：

　　PɑɑPDDG2G2

　　一般而言，活動橫梁很少因?yàn)閺?qiáng)度不夠而損壞，但生產中曾出現過由于違章操作，而在下砧已撤出的情況下，將活動橫梁停在限程套上而加壓并引起破壞的事故。此外，在出砂孔及與柱塞聯接的螺孔處，有出現裂紋的情況，這往往是由于聯接螺釘松動而造成的。

　　最后來說下液壓機中下橫梁的強度及剛度計算：

　　下橫梁的受力情況經常隨不同的工藝而變化，一般分以下兩種情況來核算。

　　首先集中載荷 如對鍛造液壓機砧座的窄邊，可看作集中載荷，受力如下：

　　P2PL/2L/2P2fmax下橫梁集中載荷受力

　　其表達簡支梁的跨度為立柱窄邊或?qū)掃呏行木嘤烧枳姆胖梦恢枚ā?最大彎矩：

　　Mmax = PL /4

　　而當均布載荷 一般是對砧座寬邊或模鍛，鐓粗等情況，受力如下：

　　P2L1P2qL下橫梁集中載荷受力
